От пленочного фотоаппарата до цифровой камеры. Эволюция олимпийского хронометража

6 февраля 2014 | watch.by
В 1948 году, на первой после войны Олимпиаде, было использовано новое измерительное оборудование. На заре новой эры хронометража компания OMEGA внесла весомый вклад в измерение олимпийских результатов.
От пленочного фотоаппарата до цифровой камеры. Эволюция олимпийского хронометража

В 1948 году, на первой после войны Олимпиаде, было использовано новое измерительное оборудование. На заре новой эры хронометража компания OMEGA внесла весомый вклад в измерение олимпийских результатов.

Тем летом в Лондоне для более точного измерения спортивных результатов впервые были использованы фотоэлементы, коренным образом изменившие технологию олимпийского хронометража. Камера с фотофинишем производства британской компании Race Finish Recording Company, ставшая неотъемлемым атрибутом Олимпийских Игр, тоже стартовала на лондонской Олимпиаде 1948 года.

Камера Omega с фотоэлементамиКамера Omega с фотоэлементами
Можно сказать, что финишная лента со времен Олимпиады в Лондоне стала лишней, так как фотоэлементы гораздо точнее фиксировали время пересечения финишной черты. Однако в некоторых соревнованиях, например в беге на 100 метров, спортсмены на финише бегут настолько близко друг к другу, что невозможно со стопроцентной уверенностью сказать, кто пришел первым. В таких случаях помогала камера с фотофинишем. Снимок с камеры был готов уже через 8 минут и развеивал все сомнения относительно, того, как распределились призовые места. Эти же технологии в усовершенствованном виде продолжают использоваться в мировом спорте спустя 60 с лишним лет. Комбинированное использование фотоэлементов и камеры фотофиниша навсегда изменило принципы спортивного хронометража.

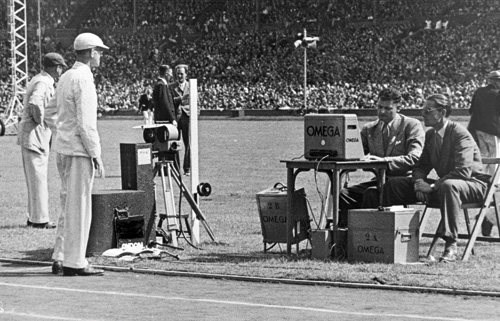

Хронометристы готовят автоматическое измерительное оборудованиеХронометристы готовят автоматическое измерительное оборудование

Итак, на финишной черте зоркий, но не вездесущий человеческий глаз был заменен сверхчувствительными фотоэлементами, которые мгновенно останавливают секундомер, а на смену человеческой реакции, которая не отличается постоянством, пришел электрический ток.

Однако результаты, зафиксированные автоматикой, поначалу не получили официального признания. До 1968 года фотофиниш использовался как вспомогательное средство для определения порядка финиширования бегунов на дистанции 100 метров. И только в олимпийском Мехико было официально разрешено использовать автоматический хронометраж.

Как работает камера фотофиниша

Камера, использованная в прошлом веке в олимпийском Лондоне, представляла собой стандартный фотоаппарат диаметром 35 мм, установленный на ящике, внутри которого находилась фотопленка. Напротив камеры располагался барабан, служивший источником инкрементных цифровых маркеров на пленке. На снимке маркеры выглядели как непрерывная линия, хотя на самом деле представляли собой изображения барабана, сделанные через определенные промежутки времени. В зависимости от вида соревнования можно было настраивать скорость съемки. Скажем, если нужно было заснять состязания по бегу, скорость съемки увеличивали.

По окончании соревнования пленку обрабатывали в проявителе и вынимали из ящика, чтобы промыть. На все про все – не больше трех минут, чтобы судьи как можно быстрее смогли сверить окончательные результаты. Съемка начиналась по сигналу стартового пистолета, то есть одновременно с запуском секундомера.

Слева направо: камера фотофиниша 1954 года, OPS1 Photosprint 1963 года, OPS2 Photosprint 1972 годаСлева направо: камера фотофиниша 1954 года, OPS1 Photosprint 1963 года, OPS2 Photosprint 1972 года
Несмотря на огромные различия между классическими пленочными камерами и современными цифровыми моделями, датчики запуска фотофиниша и секундомера с 1948 года принципиально не изменились. Пучок света, испускаемый фотоэлементом, проецируется на финишную черту, и в тот момент, когда спортсмен пересекает световые лучи, происходит автоматическая остановка таймера.

Как работает камера фотофиниша

Камера фотофиниша помогла определить победителя финального забега на дистанции 100 метров, в котором первенство оспаривали два американца: Харисон Диллард (Harrison Dillard) и Барни Эвелл (Barney Ewell). Спортсмены пробежали дистанцию за одинаковое время (10, 3 секунды) и одновременно коснулись эластичной финишной ленты. Ликующему Эвеллу пришлось смириться с вердиктом судей – победил Диллард. Достаточно было взглянуть на снимок фотофиниша.

Современная измерительная техника в десять раз точнее той, что использовалась в 1948 году. В 2012 году на Олимпиаде в Лондоне использовалась цифровая камера Scan’O’Vision.

Принцип работы современных камер

Цифровая камера  Scan’O’Vision MyriaЦифровая камера Scan’O’Vision Myria

Цифровая камера захватывает поле шириной в один пиксель, которое сканируется с частотой 2000 снимков в секунду. Высота снимка составляет 2000 пикселей, а длина определяется  разрывом между спортсменами. Камеры последнего поколения оснащены встроенным компьютером, что позволяет зафиксировать результаты первой тройки спортсменов уже через 15 секунд после финиша. Если раньше фиксация изображения происходила с помощью барабана, то теперь ему на смену пришел линейный сканер. Светодиодные линии сканера прочерчивают изображение с настроенной на камере частотой кадров.

Вся система управления данными, включая камеру фотофиниша, размещена в диспетчерской комнате. Если одна основная система выйдет из строя диспетчеры тут же включают резервную систему, которая имеется на любом спортивном объекте. Данные камеры фотофиниша дублируются записью фотоэлементов. Фотоэлементы как основное средство записи результатов используются там, где спортсмены финишируют с большим отрывом друг от друга.

На трасе на разной высоте устанавливаются сразу два фотоэлемента, которые настраиваются на подачу сигнала одновременно с остановкой таймера. Это помогает более точно фиксировать результат, так как финишем считается момент, когда ленту пересекает туловище, а не рука спортсмена. И это еще не все моменты, которые учитываются при определении результатов соревнований. К примеру, если спортсмен начал забег менее чем через 1/10 (1/100, 1/1000) секунды после стартового сигнала, ему засчитывается фальстарт.

Если скорость ветра выше двух метров в секунду, рекорды не регистрируются, так как сильный ветер существенно влияет на результаты спортсменов, меняя их как в лучшую, так и в худшую стороны.

Запуск системы фотофиниша происходит при вспышке света от стартового пистолета.
